2010年11月

BGA616の実験基板などをオークション出品していますが、実装が億劫なのか部品が小さすぎるのかで最近買い控えておられるようです。

ケースに入った完成品は、アルファ技研さんから販売が始まりましたので、そちらで購入いただければ良いと思いますが、基板状態で装置に組み込みたい場合もあるでしょう。

そこで、部品を実装した状態で出品することを以前より考えていたので、製作開始です。
銅板にエッチングで基板の部品ランドに合わせた穴を開けました。
それを、基板位置決めした手作り治具に仕上げたものです。
実は土曜の夜中じゅうかかってエッチングしたものが全然駄目で、今日も何度となくチャレンジしてやっと出来上がりました。

こんな出来栄えです。
イメージ 1

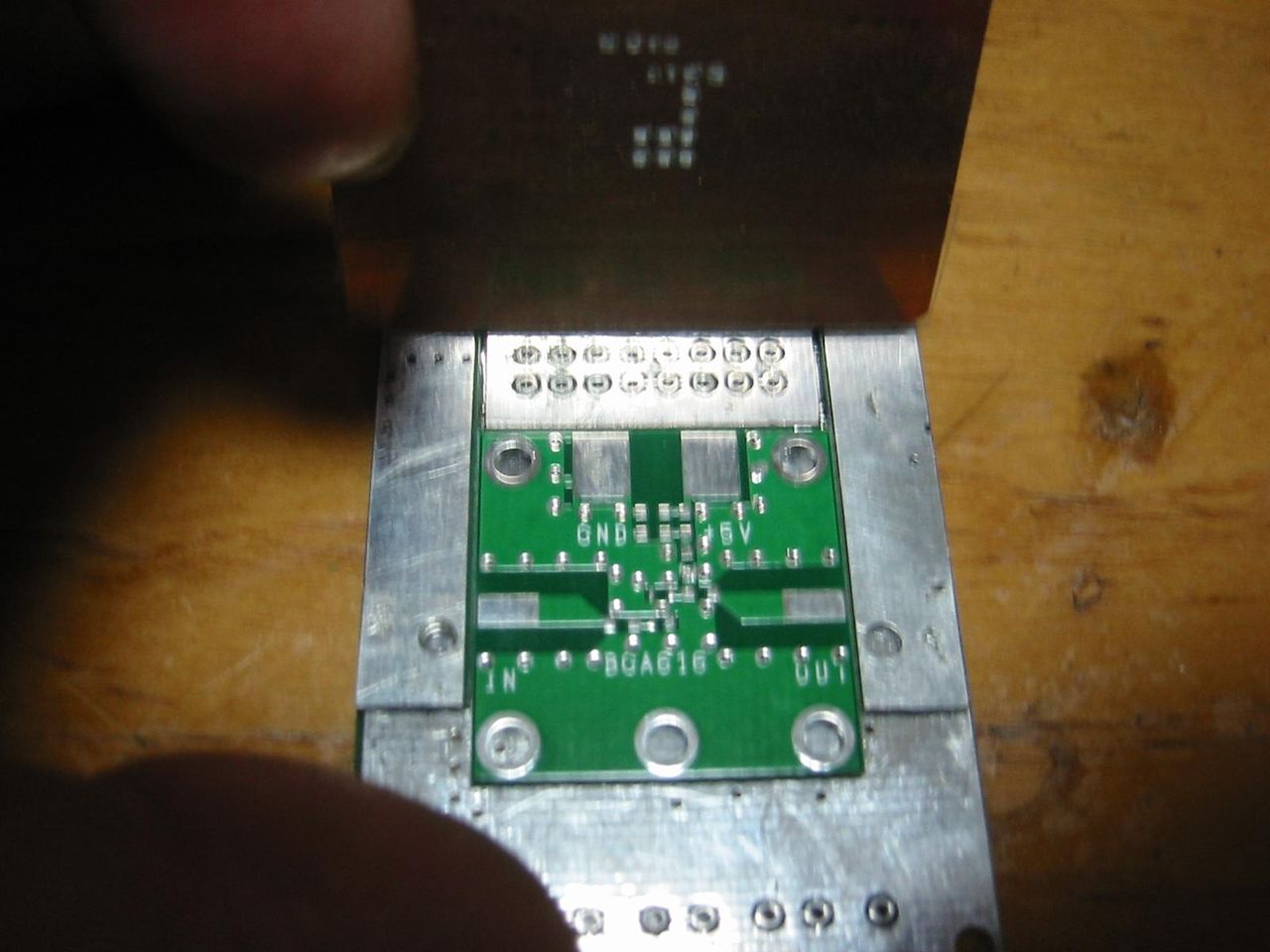

基板を定位置に置いて、銅板を持ち上げたところです。
イメージ 2

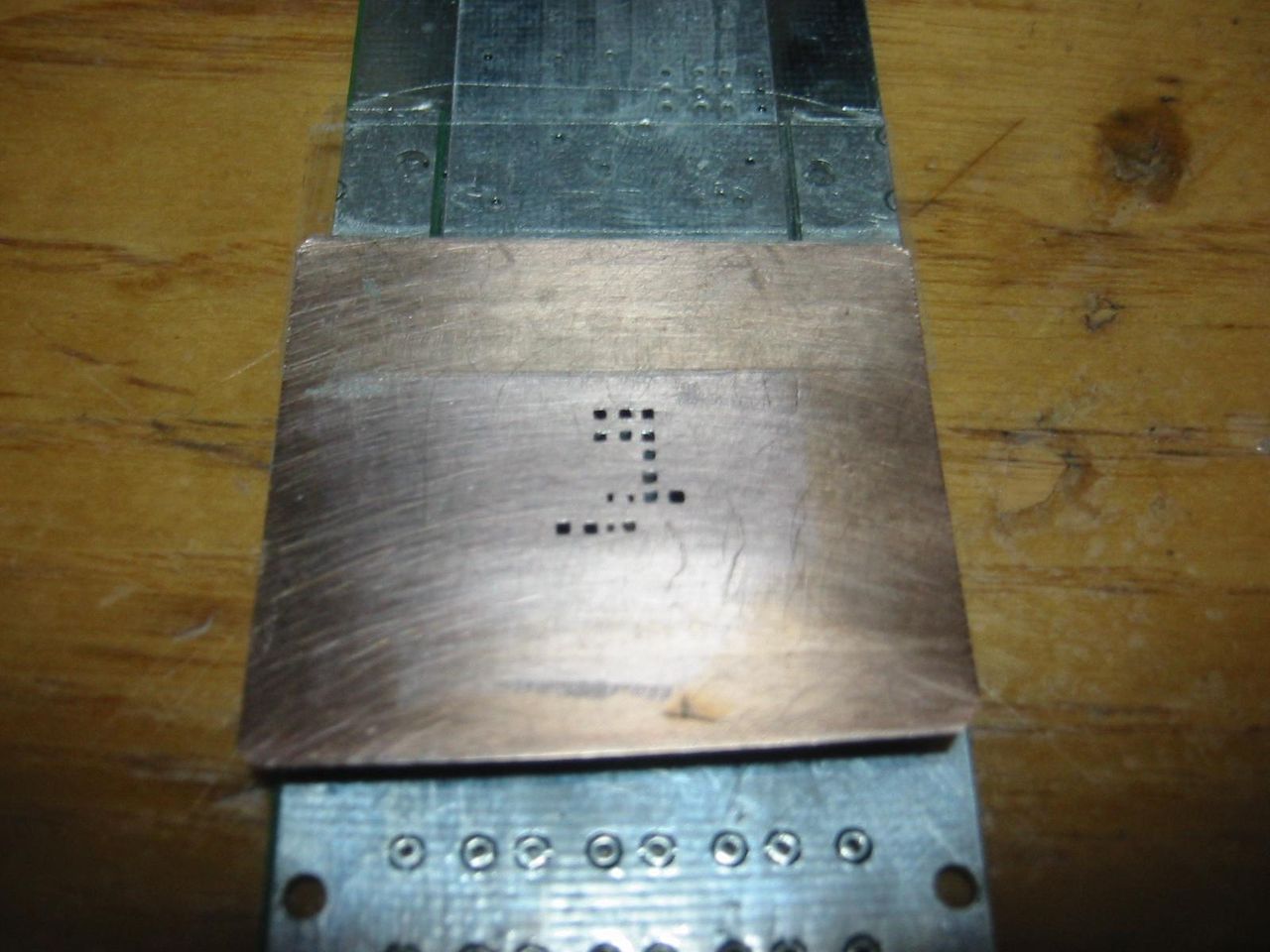

基板の上に銅板をかぶせるようにセットして・・・
イメージ 3

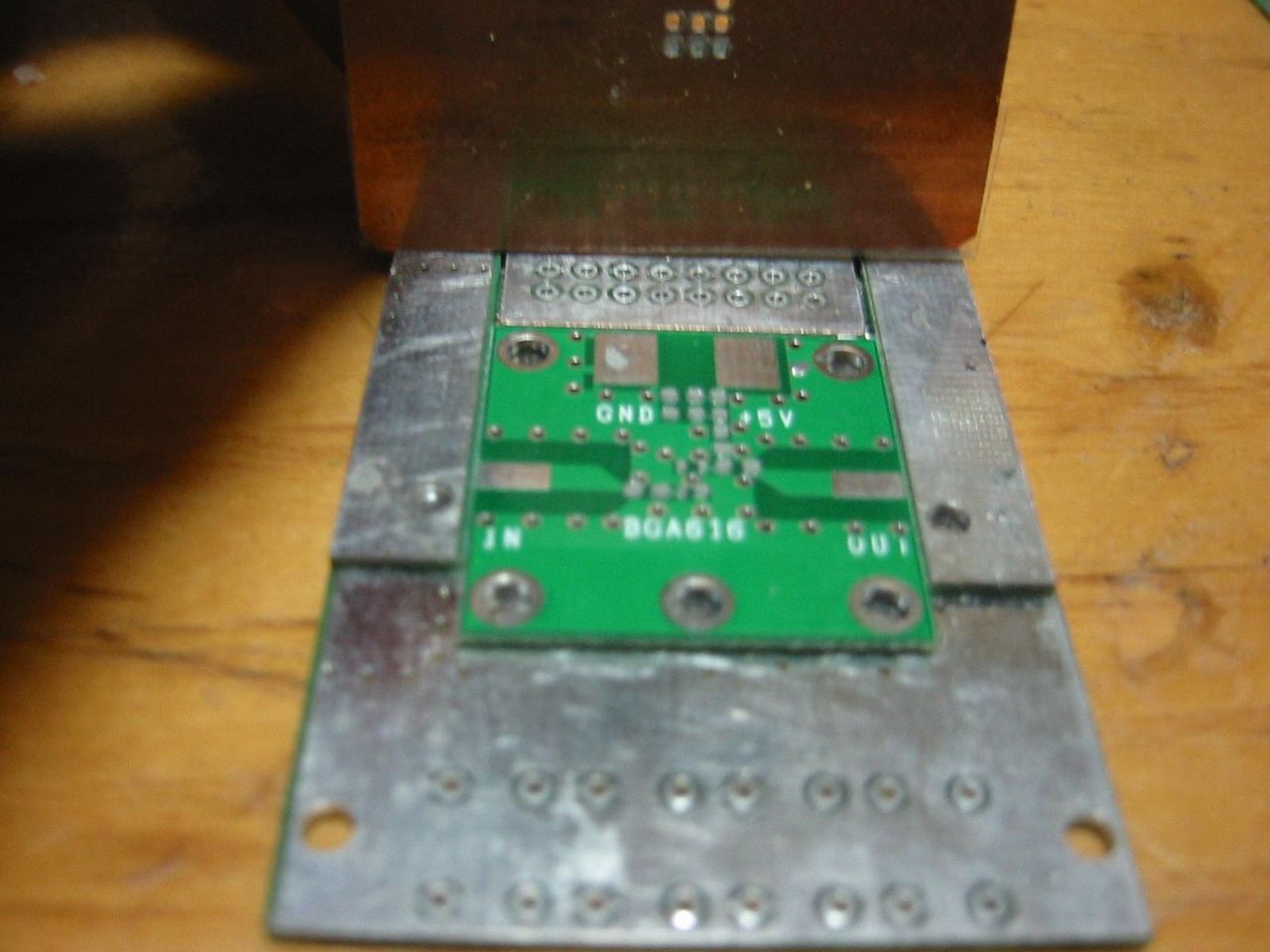

クリーム半田を別の銅板で適量持ってきます(半田は無鉛半田です)
イメージ 4

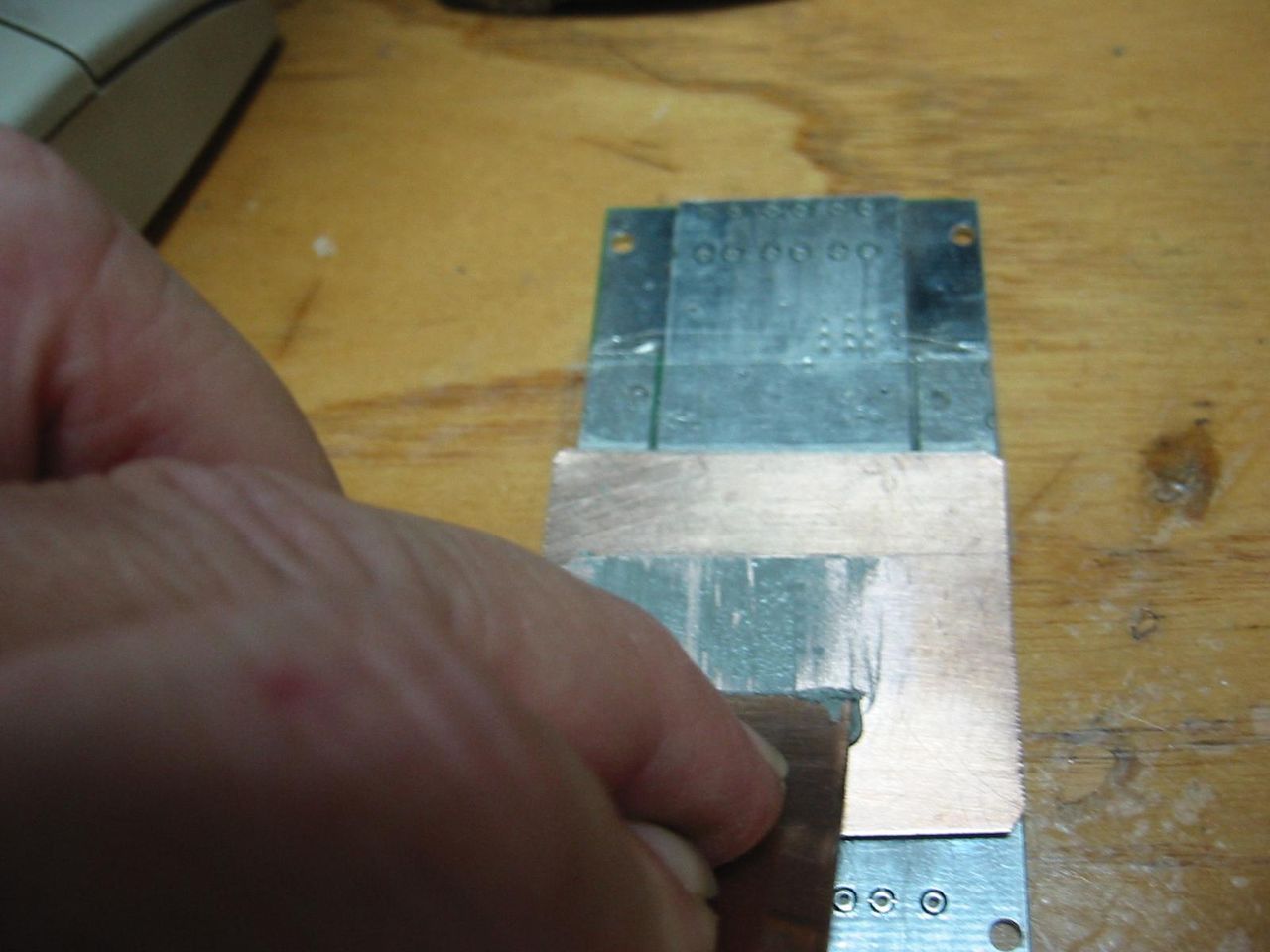

一度目は、すべての穴に半田が入るようにぼってりと塗り、二度目に強く押し付けながら余分な半田をぬぐいます。
イメージ 5

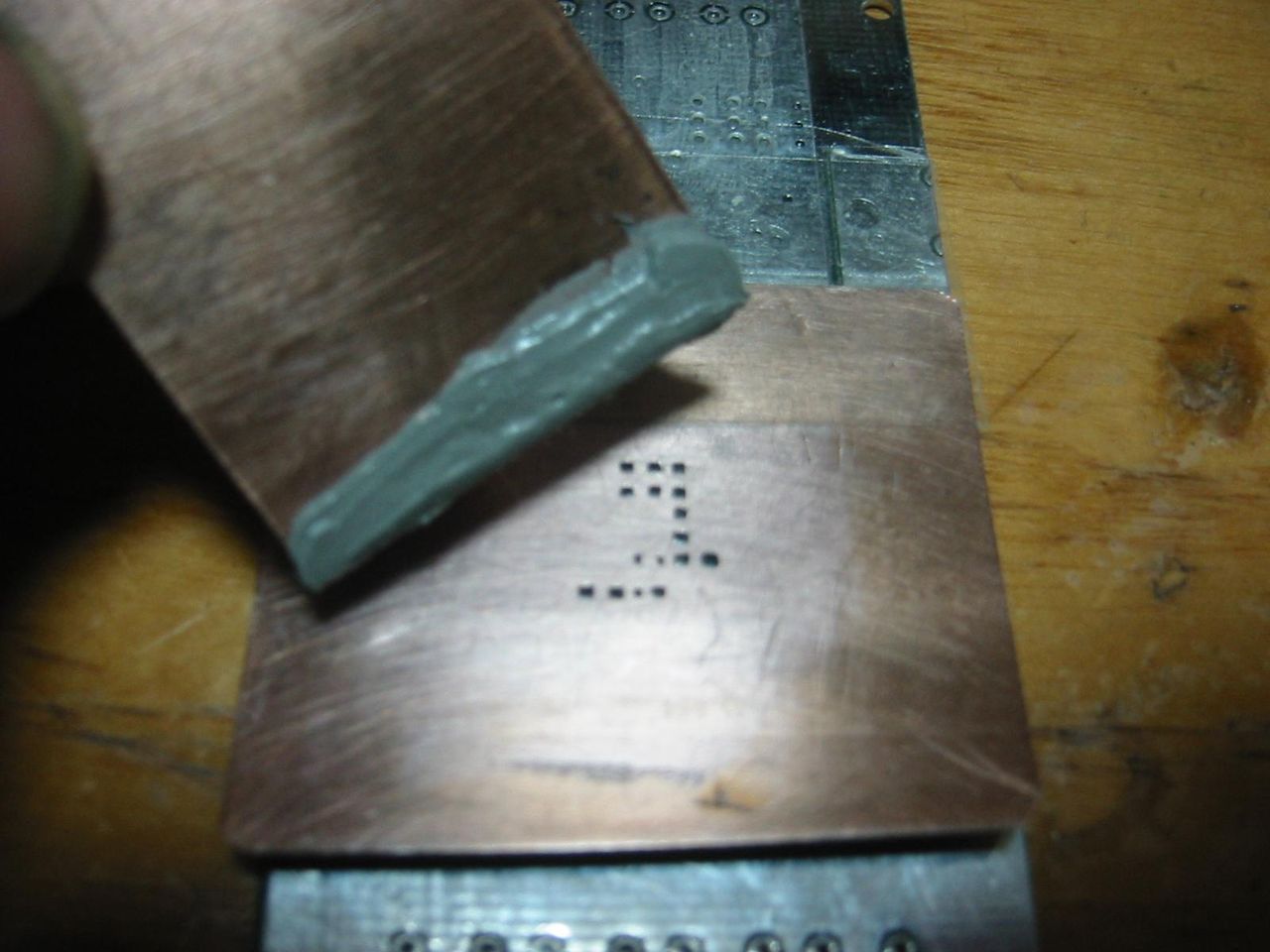

銅板をめくれば、こんな感じになっています。
ランドの部分だけに適量半田が乗っています。
イメージ 6

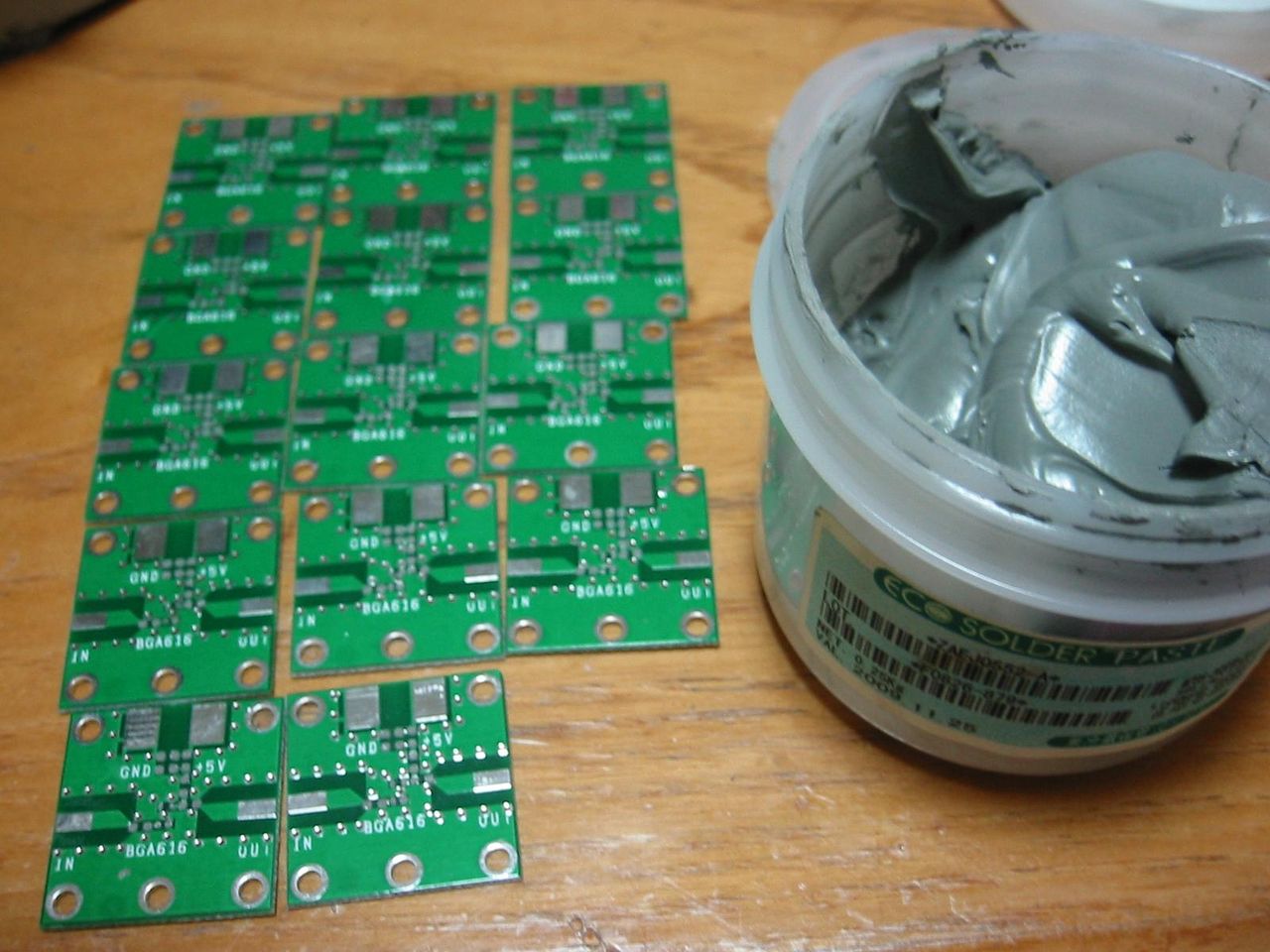

スタンプのようにどんどんと半田が塗られる基板。右にあるのがクリーム半田です。
半田はオークションで手に入れたものですが、だいぶんフラックス分が抜けた部分があり、使えるのは容量の半分くらいかな。
普段は冷蔵庫に保存して、使う前に室温に戻してから蓋を開けないといけません。
イメージ 7

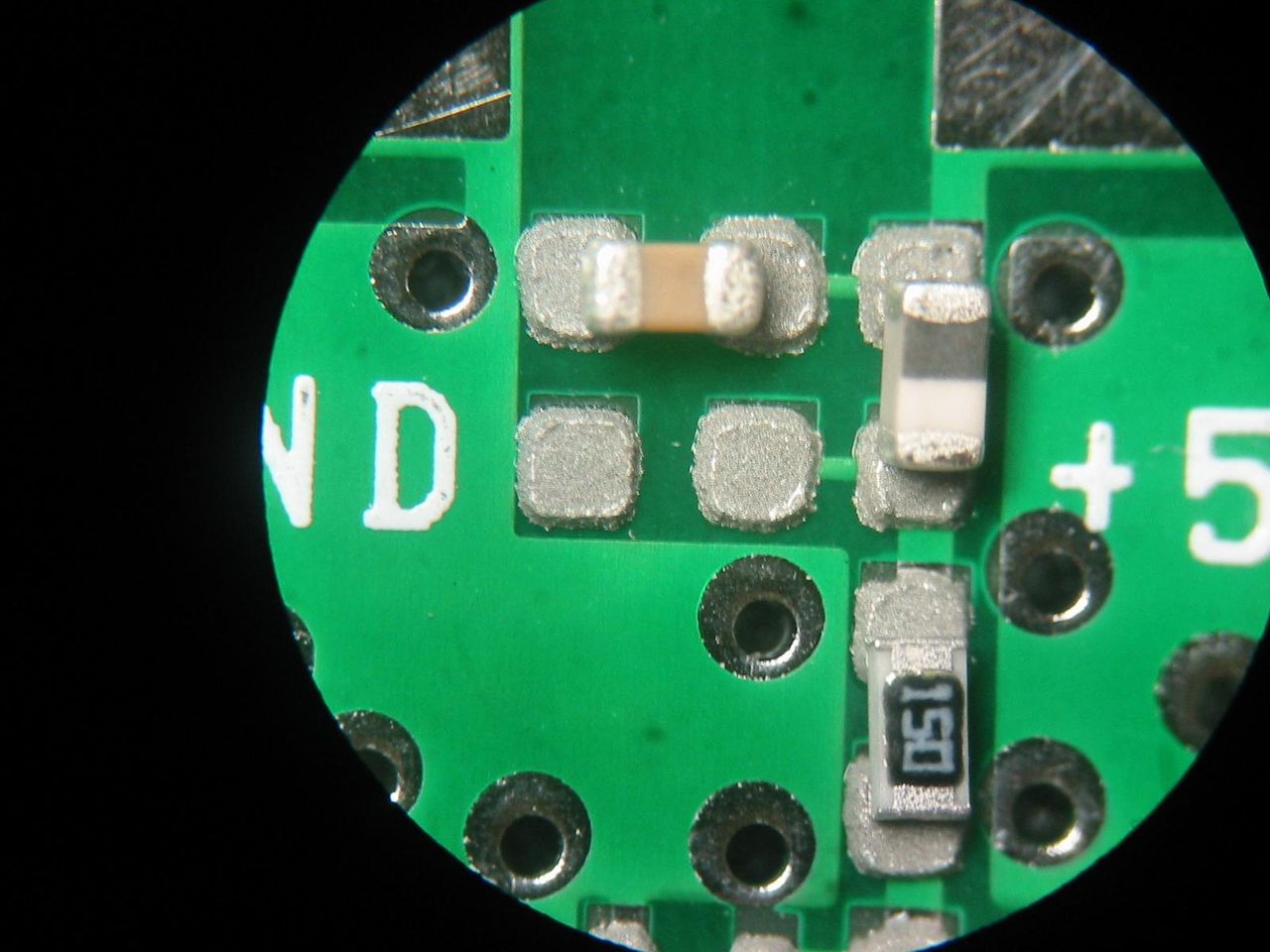

顕微鏡で見ながら、部品を載せていきます。
イメージ 8
イメージ 9

これは、リフロー用のホットプレートです。
チップ部品が230℃で3秒間の半田付けを推奨していますので、基板をこれに載せて3秒後くらいにおろします。
イメージ 10

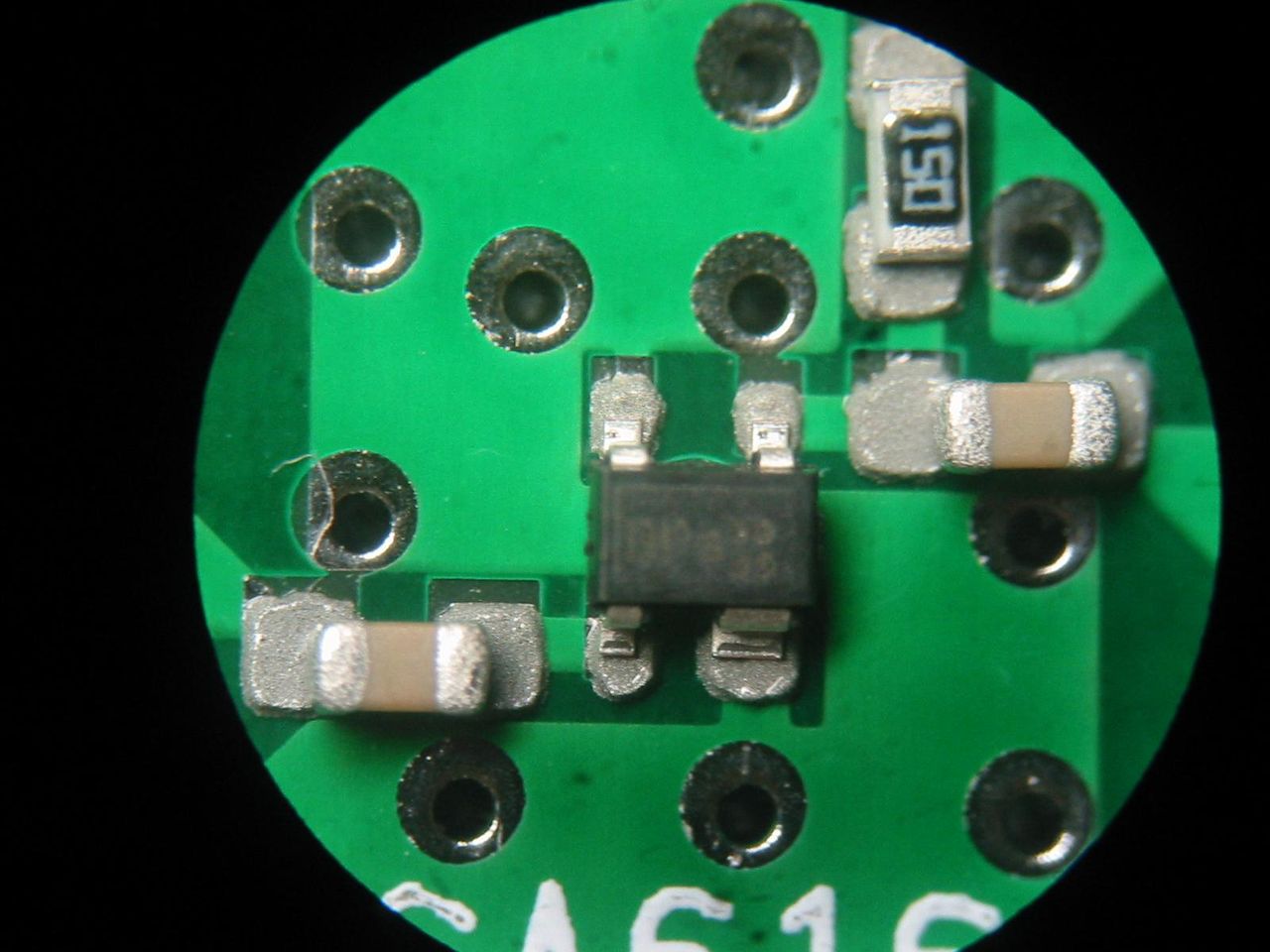

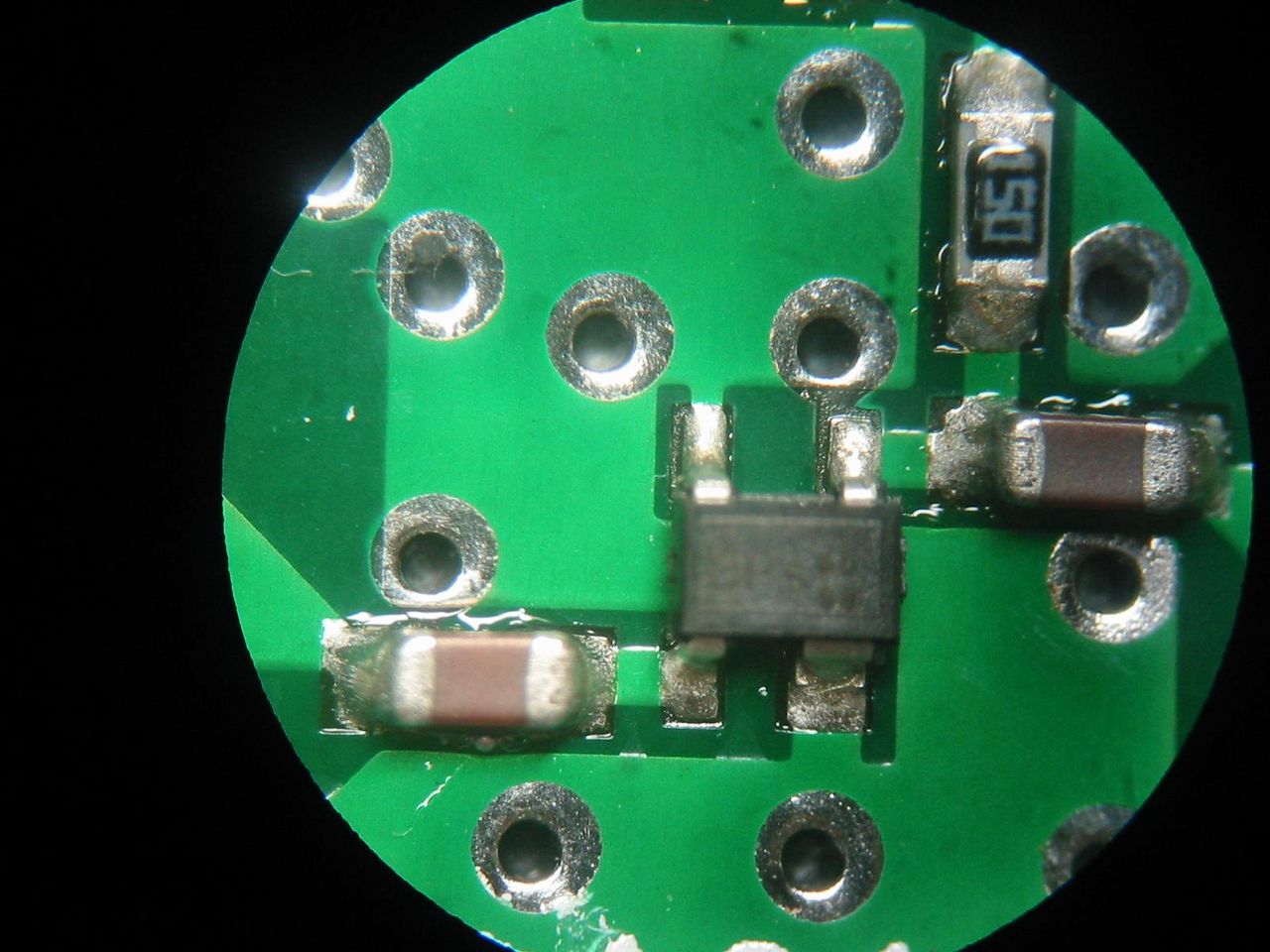

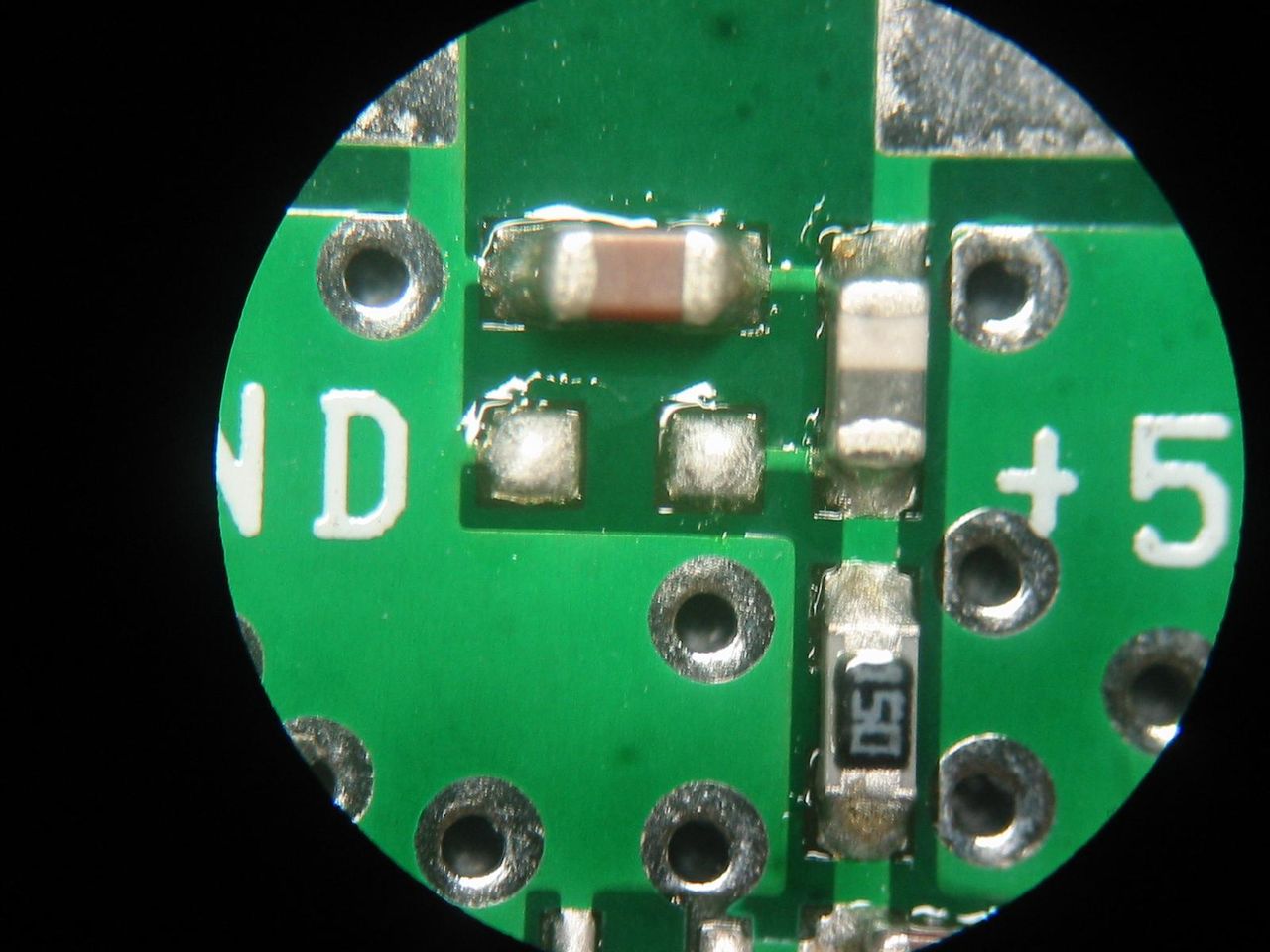

仕上がりはこんな感じです。
イメージ 11
イメージ 12

コンデンサは0.1μFを3個、抵抗は15Ω、コイルは470nHとしています。

これで、部品の実装も簡単に行える環境が整いました。
これに味をしめて、ほかの基板も製作して、どんどん部品実装しようかな。
片手間内職のこんな仕事があればやりますよ。

ところで日曜の夜中にこんな工作をしているなんて(月曜の3時だよ~)、明日の仕事に響かなければいいのだが。

またまたnabeさんに測っていただいたデータを公表します。

今回は、2.2μHのコイルを使った時の周波数特性とNFデータです。

イメージ 1

増幅特性は、低い周波数は15MHzから実用になっているようですが、3GHzですでにゲインが10dBまで落ち込んでいます。
もっと高い周波数で使いたい場合は、コイルの値を下げたほうがいいようです。

イメージ 2

広帯域アンプでNFが3dB以下に入っていますね。

受信アンプに使うのでしたら、初段に狭帯域で低NFのアンプを持ってきて2段目にこれを使うのが正解のようです。
スペアナの前段に使うのでしたら、個人で所有している程度のスペアナよりNFが低いと思われますので、これだけで低いレベルの信号をノイズをさほど持ち上げずに観測できるでしょう。

毎度のことながら、nabeさんには感謝感謝です。
